تعتمد المركبات الحديثة بشكل متزايد على المحركات المزودة بشاحن توربيني لتحقيق توازن مطلوب للغاية بين القوة المثيرة وكفاءة استهلاك الوقود الصارمة. بينما تزيد هذه المعجزات الهندسية بشكل كبير من كفاءة المحرك، فإنها تعمل في بيئات قاسية. يستخدم الشاحن التوربيني غازات العادم لتدوير عجلة توربينية صغيرة متصلة بمحور بعجلة ضاغط. وهذا يعني أن الشاحن التوربيني يقع بشكل مباشر بين الحرارة الشديدة لعادم المحرك ونظام السحب، مستفيدًا من الطاقة التي عادة ما تخرج من أنبوب العادم.
نظرًا لأن عجلة الضاغط يمكن أن تصل إلى سرعات مذهلة - أحيانًا تصل إلى 350,000 دورة في الدقيقة - حتى أدنى اختلال أو عيب يمكن أن يؤدي إلى فشل كارثي. لذلك، فإن الصيانة الدورية والفحوصات البصرية لعلبة الضاغط وشفراته الداخلية ضرورية تمامًا لضمان الأداء الأمثل وتجنب الإصلاحات المكلفة.
سواء كنت من عشاق السيارات المخضرمين أو سائقًا يرغب في فهم ميكانيكا سيارته بشكل أفضل، ستوجهك هذه الدليل الشامل حول كيفية فحص علبة ضاغط التيربو وشفراته، وما هي علامات التحذير التي يجب البحث عنها، وكيفية حماية محركك.
فهم دور الضاغط في الشاحن التوربيني
لفحص الشاحن التوربيني بشكل فعال، يجب أولاً فهم كيفية عمل جانب الضاغط. يتم تقسيم الشاحن التوربيني بشكل عام إلى "جانب ساخن" (التوربين) و"جانب بارد" (الضاغط).
الجانب الساخن يلتقط طاقة غازات عادم المحرك لتدوير عمود. هذا العمود متصل مباشرة بعجلة ضاغط الجانب البارد، التي تأخذ تلك الطاقة الدورانية وتستخدمها لسحب الهواء النقي، وضغطه، وإعادته إلى غرف احتراق المحرك. نظرًا لأن هذا الهواء المضغوط يحتوي على كمية أكبر بكثير من الأكسجين مقارنة بالهواء غير المضغوط، يمكن للمحرك حرق المزيد من الوقود وتوليد طاقة أكبر بكثير.
داخل مجموعة الشاحن التوربيني، هناك ثلاث مناطق رئيسية من الضغط: الضاغط، والتوربين، ومجموعة السكن الدوارة المركزية (CHRA). تم تصميم عجلات الضاغط والتوربين بشكل معقد للسماح بتراكم الضغط خلفها، مما يساعد على منع تسرب زيت التشحيم من CHRA. ومع ذلك، إذا تجاوز الضغط داخل CHRA الضغط في سكن الضاغط، فقد يتسرب الزيت عبر حلقات الختم.
خطوات تفصيلية لفحص سكن الضاغط والشفرات
عند فحص الشاحن التوربيني الخاص بك، يكون سكن الضاغط عادةً هو المكون الأكثر وصولاً، حيث يتصل مباشرة بنظام سحب الهواء في سيارتك. اتبع هذه الخطوات الهامة لإجراء تقييم شامل.
الخطوة 1: السلامة والتحضير
مارس دائمًا سلوكيات السلامة الجيدة عند العمل على المركبات. تأكد من أن المحرك بارد تمامًا قبل بدء الفحص، حيث يمكن أن تتسبب مكونات العادم القريبة في حروق شديدة. ستحتاج إلى إزالة غلاف سحب الهواء أو الأنابيب التي تربط صندوق فلتر الهواء بواجهة سكن ضاغط الشاحن التوربيني. تأكد من عدم سقوط أي أوساخ أو غبار أو أدوات في مدخل الشاحن التوربيني المكشوف خلال هذه العملية.
الخطوة 2: الفحص البصري لداخل السكن
مع وجود عجلة الضاغط مكشوفة، قم بتسليط ضوء ساطع من مصباح يدوي داخل العلبة. يجب أن تكون الجدران الداخلية لعلبة الضاغط المصنوعة من الألمنيوم نظيفة وسلسة وخالية من الخدوش العميقة.
تجمع الزيت: إذا رأيت طبقة كثيفة من الزيت داخل العلبة، فقد يكون لديك تسرب في ختم الضاغط، أو أن الضغط داخل وحدة CHRA الخاصة بك قد تجاوز ضغط علبة الضاغط. يمكن أن يؤدي التسرب المفرط من نظام تهوية علبة المرفق في المحرك أيضًا إلى ترسيب الزيت هنا.
الخدوش والاحتكاك: انظر عن كثب إلى الجدران المحيطة بشفرات الضاغط. إذا رأيت خدوشًا دائرية أو علامات خدش، فإن عجلة الضاغط التي تدور بسرعة تتلامس جسديًا مع العلبة. يشير هذا عادةً إلى أن محامل العمود الداخلية قد تآكلت، مما يسمح للعمود بالاهتزاز (المعروف باسم "لعب العمود").

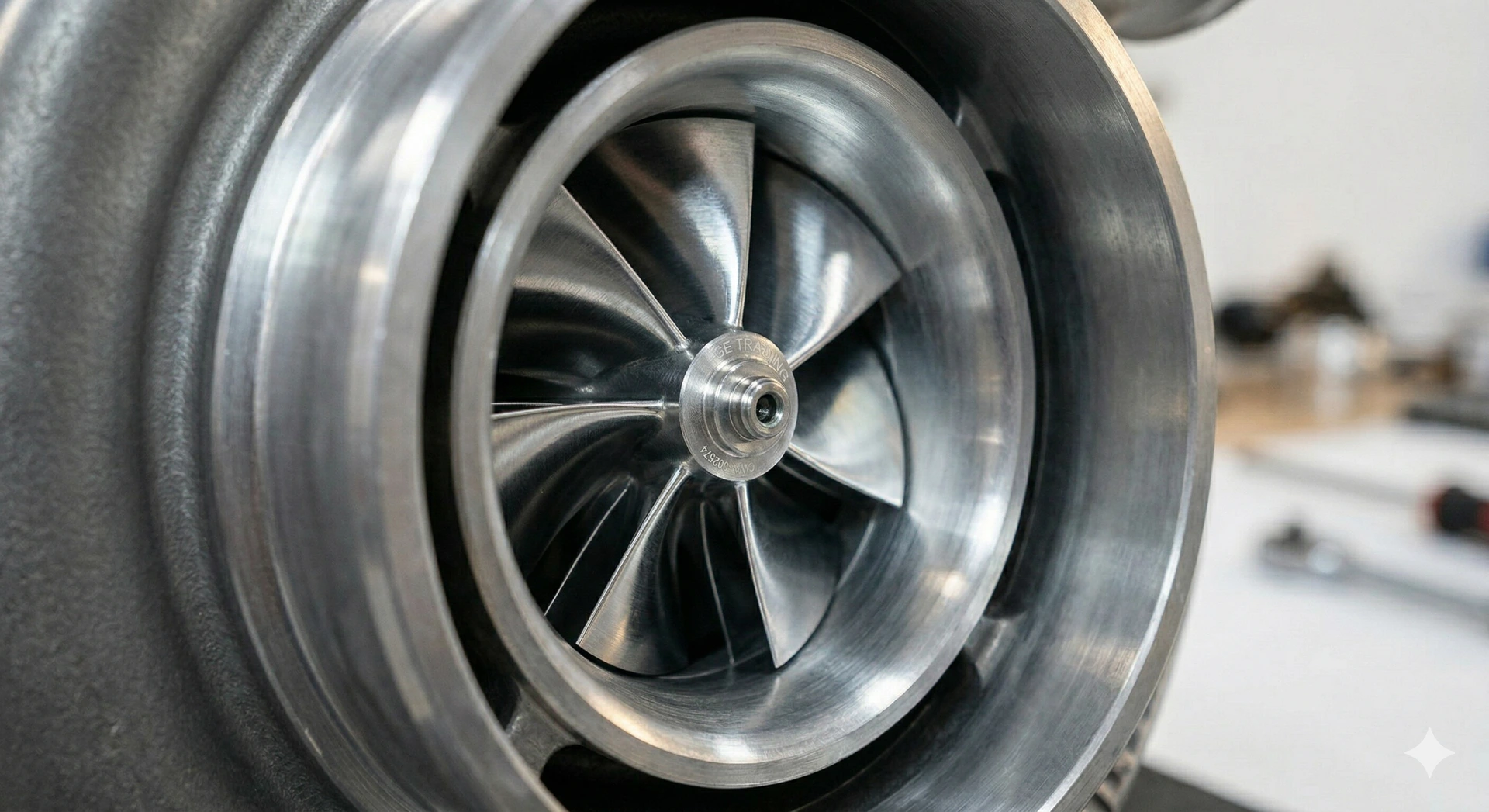

الخطوة 3: فحص شفرات الضاغط
شفرات الضاغط (أو الزعانف) مصنوعة بدقة. حتى الأضرار المجهرية يمكن أن تؤدي إلى عدم توازن العجلة عند سرعات دوران عالية.
أضرار الأجسام الغريبة (FOD): ابحث عن شقوق أو نتوءات أو حواف خشنة على الحواف الأمامية للشفرات. الأجسام الغريبة، مثل الحطام الخارجي، والمكسرات، والصواميل، أو الأجزاء الداخلية التالفة للمحرك، هي طريقة مؤكدة لتدمير الشاحن التوربيني. يمكن أن يسمح فلتر الهواء المتسخ أو المسدود أيضًا بدخول الأوساخ والحطام الكاشطة إلى النظام، مما يؤدي ببطء إلى تآكل وتلف شفرات الضاغط مع مرور الوقت.
الانحناء والتشوه: تحقق مما إذا كانت أي من الشفرات تبدو منحنية. يمكن أن يؤدي ذلك إلى تعطيل الديناميكا الهوائية للعجلة، مما يقلل بشكل كبير من كفاءة الضاغط ويتسبب في زيادة سرعة الشاحن التوربيني لتلبية متطلبات التعزيز.
الخطوة 4: التحقق من لعب العمود
ادخل إلى العلبة (تأكد من أن السيارة مطفأة وأن البطارية مفصولة لأغراض السلامة) واضغط برفق على الصمولة في مركز عجلة الضاغط.
لعب داخل وخارج: ادفع واسحب العمود برفق على محوره. يجب أن يكون هناك حركة غير ملحوظة تقريبًا.
لعب جانبي: اهتز العمود من جانب إلى آخر. كمية ضئيلة من اللعب الشعاعي طبيعية في بعض شواحن التيربو ذات المحامل الدوارة (حيث تعتمد على ضغط الزيت لتوسيط العمود)، ولكن إذا كانت العجلة قادرة على التحرك بما يكفي لتلمس علبة الضاغط، فإن شاحن التيربو يحتاج إلى إعادة بناء أو استبدال فوري.
مخاطر اندفاع الضاغط وزيادة السرعة
أثناء فحصك، من المهم مراعاة حدود التشغيل لشاحن التيربو الخاص بك. تستخدم معظم السيارات المزودة بشاحن تيربو من المصنع شواحن تيربو صغيرة الحجم لتلبية معايير الانبعاثات وتقديم استجابة سريعة. ومع ذلك، فإن هذا الدفع نحو الاستجابة السريعة له عيوب تتعلق بالمتانة.
كل ضاغط شاحن تيربو لديه "نقطة اختناق"، والتي ترتبط بأقصى سرعة عمود آمنة له. عندما يصل شاحن التيربو إلى هذه النقطة أو يتجاوزها، تنخفض كفاءة الضاغط بشكل كبير، وتصبح فرص زيادة سرعة شاحن التيربو مرتفعة جدًا. يمكن أن يساعد الترقية إلى عجلات ضاغط أكبر في بعض الأحيان، ولكن تواجه الشركات المصنعة قيودًا في المساحة. لمواجهة هذه المشكلات، تستخدم بعض الإعدادات بعد السوق علب ضاغط مضادة للاندفاع أو أغطية شراع ضاغط مثقوبة. يمكن أن تساعد هذه العلب المتخصصة في زيادة تدفق الهواء بنسبة تصل إلى 30 في المئة وتقليل اندفاع الضاغط الضار بشكل كبير.
الصيانة الوقائية
أفضل طريقة لحماية هيكل الضاغط والشفرات هي من خلال الصيانة الوقائية الدقيقة.
صيانة فلتر الهواء: تأكد دائمًا من وجود فلتر هواء نظيف وعالي الجودة مثبت أثناء تشغيل المحرك. استبدال الفلتر بانتظام يضمن تدفق الهواء بشكل صحيح ويمنع دخول الحطام الذي يدمر الشفرات إلى الهيكل.
تغييرات الزيت: تدور محامل التوربو بسرعات مذهلة وتعتمد على زيت نظيف للتشحيم والتبريد. استخدم زيوت اصطناعية عالية الجودة مصممة لمحركات التوربو، حيث إنها تقاوم التحلل الحراري تحت درجات الحرارة العالية. يمكن أن يؤدي الزيت المتدهور إلى تآكل المحامل بشكل مبكر، مما يتسبب في النهاية في اصطدام عجلة الضاغط بالهيكل.
الإحماء والتبريد بشكل صحيح: تجنب تسريع محرك بارد، حيث إن ذلك يجبر التوربو على الدوران دون تشحيم كافٍ. وبالمثل، بعد القيادة النشيطة، اترك المحرك يعمل على الخمول لمدة دقيقة أو دقيقتين للسماح للتوربو بالتبريد، مما يمنع الزيت من "التجمد" وإتلاف الأجزاء الداخلية.
قائمة فحص ملخصة
منطقة الفحص | ما الذي يجب البحث عنه | الأسباب / المشكلات المحتملة |
داخل الهيكل | تجمع الزيت، أو الطين الثقيل، أو الأوساخ. | ختمات فاشلة، أو تسرب زائد من علبة المرفقات، أو فلتر هواء متسخ. |
جدران الهيكل | خدوش دائرية أو علامات خدش. | محامل متآكلة تسمح لعجلة الضاغط بفرك الهيكل. |
شفرات الضاغط | رقائق، أو خدوش، أو حواف حادة. | أضرار من الأجسام الغريبة (FOD) نتيجة دخول الحطام من خلال فلتر الهواء. |
هندسة الشفرات | شفرات منحنية، أو مشوهة، أو مفقودة. | أضرار شديدة نتيجة الصدمات؛ تسبب اختلالًا كبيرًا واهتزازًا. |
لعب العمود | حركة مفرطة من جانب إلى آخر أو من الداخل إلى الخارج. | فشل المحامل؛ يتطلب إعادة بناء أو استبدال شاحن توربيني على الفور. |
الأسئلة الشائعة (أسئلة وأجوبة)
ما هو ضرر الأجسام الغريبة (FOD) في الشاحن التوربيني؟ يحدث ضرر الأجسام الغريبة عندما تتجاوز الحطام الخارجي، مثل الغبار أو الصخور أو الأجهزة المفكوكة، فلتر الهواء وتدخل إلى الشاحن التوربيني. نظرًا لأن عجلة الضاغط تدور بسرعات عالية للغاية، يمكن أن تتسبب حتى الجزيئات الصغيرة في تشقق أو انحناء أو تحطيم شفرات الضاغط المصنوعة من الألمنيوم.
لماذا يوجد زيت داخل علبة الضاغط الخاصة بي؟ يمكن أن يكون وجود فيلم صغير وميكروسكوبي من الزيت أمرًا طبيعيًا أحيانًا بسبب أنظمة تهوية علبة المرفقات التي تعيد توجيه الأبخرة إلى المدخل. ومع ذلك، فإن تجمع الزيت بكثافة عادة ما يشير إلى أن حلقات الإغلاق الداخلية تفشل، أو أن الضغط المفرط داخل علبة المركز يدفع الزيت إلى منطقة الضاغط.
ما الذي يسبب احتكاك عجلة الضاغط ضد العلبة؟ يحدث احتكاك عجلة الضاغط بسبب "لعب العمود" المفرط. يحدث هذا عندما تتآكل المحامل الداخلية أو كرات المحامل التي تدعم العمود الرئيسي للشاحن التوربيني. عندما تفشل المحامل، يتذبذب العمود، مما يسمح لعجلة الضاغط الدوارة بالاتصال المادي المدمر مع الجدران الداخلية لعلبة الضاغط.
هل يمكنني إصلاح شفرات الضاغط المتشققة؟ لا. يتم موازنة عجلات الضاغط بدقة لتعمل بسرعات تصل إلى 350,000 دورة في الدقيقة. إذا كانت الشفرة متشققة أو منحنية، فإن العجلة تكون معرضة للخطر بشكل دائم. تشغيل عجلة تالفة سيسبب اهتزازات شديدة ستدمر على الفور محامل الشاحن التوربيني. يجب استبدال عجلة الضاغط بالكامل وإعادة توازن التجميع الدوار بشكل احترافي.
