العمود المركزي الداخلي، المعروف أيضًا باسم الساق المركزية، هو قضيب فولاذي صلب موجود داخل عازل السيراميك لشمعات الإشعال الذي ينقل الكهرباء عالية الجهد. هذا العمود الموصل للغاية يربط جسديًا الطرف العلوي للإشعال بالمقاوم الداخلي والقطب السفلي للإشعال.
بينما يصل متوسط عمر السيارات الأمريكية إلى رقم قياسي يبلغ12.8 سنة, فإن فهم هذه المكونات "المخفية" أمر حيوي. بدون هذا الموصل الكهربائي، فإن الشحنة البالغة 40,000 فولت التي تولدها ملف الإشعال الخاص بك لن تصل أبدًا إلى غرفة الاحتراق، مما يترك سيارتك القديمة عالقة.
وفقًا لخبير السيارات وسيم بدواني، تمثل شمعة الإشعال الحديثة تحفة من الهندسة الحرارية والكهربائية. يعمل العمود المركزي بالكامل مخفيًا عن الأنظار، ومع ذلك يتحمل اهتزازات ميكانيكية شديدة وأحمال كهربائية قاسية. يستخدم المصنعون إجراءات تجميع متقدمة مع قفل ساخن وأختام زجاجية خاصة لربط العمود الفولاذي في هيكل واحد بدون تسرب. تضمن هذه البنية الداخلية أقصى موصلية كهربائية بينما تمنع في الوقت نفسه غازات الاحتراق عالية الضغط من الهروب من كتلة المحرك. فهم تشريح العمود المركزي يكشف بالضبط كيف تدير شمعة الإشعال بيئات المحرك الشديدة.
كيف ينقل العمود المركزي الكهرباء عالية الجهد؟
يعمل العمود المركزي كجسر معدني مستمر. يدفع ملف الإشعال ما يصل إلى 40,000 فولت إلى الطرف العلوي، الذي ينقله العمود الفولاذي الصلب لأسفل عبر النواة السيراميكية المعزولة بشكل كثيف.
تتطلب الكهرباء أساسًا مسارًا ذا مقاومة أقل. إذا تم المساس بهذا المسار الداخلي بواسطة شقوق دقيقة، فإن النتيجة هي حدوث عطل فوري في المحرك. تعلم كيفيةتشخيص أعطال المحرك مثل المحترفينهو الخطوة الأولى في تحديد ما إذا كان العمود المركزي الداخلي الخاص بك قد فقد موصلته.
تتطلب الكهرباء أساسًا مسارًا ذا مقاومة أقل للتدفق بفعالية. يقوم المهندسون بتصنيع عمود الساق المركزي من سبائك الفولاذ المتينة للغاية لتقليل انخفاض الجهد عبر الطول الفعلي لشمعة الإشعال. يمنع العازل الخزفي عالي الألومينا المحيط هذا التيار الكهربائي الضخم من القوس جانبيًا أو القصر على رأس أسطوانة المحرك المعدنية المؤرضة. من خلال توجيه الإمكانات الكهربائية بالكامل مباشرة إلى طرف الإشعال، يضمن العمود المركزي شرارة مركزة وقوية قادرة على تأيين خليط الهواء والوقود الكثيف على الفور. تعتمد أنظمة الإشعال المحسّنة على التوصيلية الخالية من العيوب وغير المنقطعة لهذا العمود الداخلي لمنع فشل المحرك والحفاظ على أقصى قوة ميكانيكية.
لماذا تتصل أعمدة الشمعة الحديثة بمقاوم داخلي؟

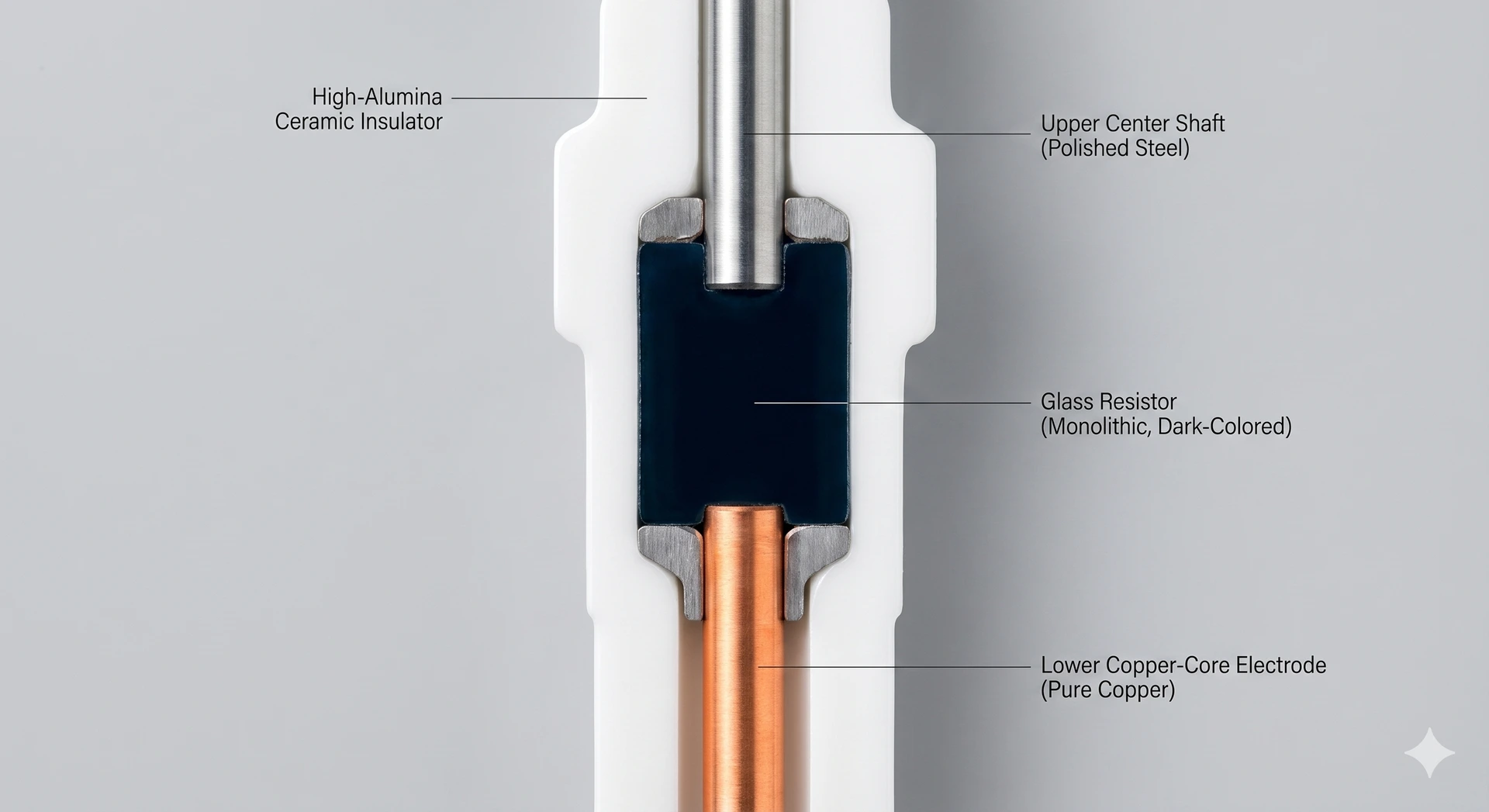

تتصل الأعمدة الحديثة بمقاوم زجاجي ومسحوق نحاسي أحادي الكتلة لتقليلالتداخل الكهرومغناطيسي (EMI). بدون هذه الحواجز التي تتراوح بين 5,000 إلى 10,000 أوم، فإن الضوضاء الكهربائية الفوضوية الناتجة عن الشرارة ستعطل وحدة التحكم في المحرك الحساسة في سيارتك.
وفقًا لخبير السياراتوسيم بدواني, فإن المقاوم الداخلي الفاشل لا يؤذي فقط إشارة الراديو الخاصة بك؛ بل يجبر نظام الإشعال الخاص بك على العمل لساعات إضافية. هذا الضغط الإضافي هو سبب رئيسي لفشل الأجهزة عالية الأداء في وقت مبكر مثلأفضل لفائف الإشعال لفورد F-150, حيث تكافح اللفافة لدفع الجهد عبر دائرة داخلية متدهورة.
عندما يقوم نظام الإشعال بتفريغ عشرات الآلاف من الفولتات عبر فجوة القطب، فإن القوس الكهربائي الناتج ينبعث منه انفجار قوي وفوضوي من الإشعاع الكهرومغناطيسي. وفقًا لخبير السيارات وسيم بدواني، فإن الضوضاء الكهربائية غير المكبوتة ستعطل بشكل دائم وحدات التحكم في المحرك الحساسة (ECUs) وأنظمة حقن الوقود الإلكترونية وإشارات الراديو على متن السيارة. لمواجهة هذا التداخل المدمر، يقوم المصنعون بإدخال مقاومة زجاجية ومسحوق نحاسي أحادي الكتلة مباشرة بين عمود المركز الفولاذي والقطب المركزي ذو النواة النحاسية.
- استقبال الجهد:تستقبل الطرف المعدني العلوي الاندفاع الخام عالي الجهد مباشرة من ملف الإشعال.
- نقل العمود:يحمل العمود المركزي الفولاذي الصلب التيار الكهربائي المكثف عميقًا داخل جسم العازل الخزفي.
- كبت الضوضاء:يمر التيار عبر المقاومة الزجاجية المتكاملة، التي تعادل الترددات الراديوية الكهرومغناطيسية الضارة.
- إشعال القطب:يصل التيار الكهربائي المنقى والنظيف إلى القطب المركزي لإشعال خليط الوقود والهواء بقوة.
كيف يقوم المصنعون بإغلاق العمود المركزي ضد ضغط الاحتراق؟

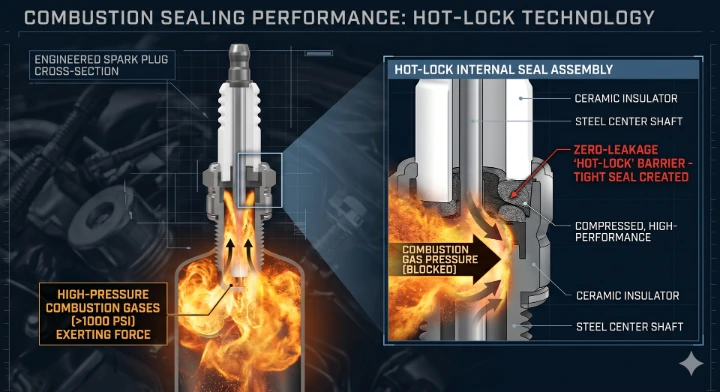

تستخدم الشركات المصنعة ختم زجاجي مركزي خاص ومجموعة قفل ساخن عالية الحرارة. هذه العملية تلحم العمود الفولاذي والمقاوم والسيراميك في هيكل واحد بدون تسرب.
يجب أن يتحمل هذا الختم ضغوط الأسطوانة التي تتجاوز 1000 psi. إذا فشل، فإن غازات الاحتراق تتدفق عبر النواة، مما يؤدي إلى فقدان ضغط كارثي. دمج فحص بصري لبورسلين شمعات الإشعال الخاصة بك بحثًا عن "بقعة كورونا" أو "تسرب" في قائمة الصيانة الاستباقية الخاصة بكيمكن أن ينقذك من انسداد كامل في المحرك. بينما يتعامل العمود الفولاذي مع الكهرباء، يدير نواة نحاسية مثبتة بالفراغ داخل القطب حرارة الاحتراق الشديدة التي تصل إلى 850 درجة مئوية. يعمل النحاس كموصل حراري، يسحب الطاقة الحرارية بعيدًا عن الطرف.
يولد محرك الاحتراق الداخلي الحديث ضغوط أسطوانية عنيفة تتجاوز 1000 رطل لكل بوصة مربعة خلال شوط القوة الانفجارية. إذا لم يكن التجويف الداخلي الذي يحتوي على العمود المركزي محكم الإغلاق تمامًا، فإن هذه الغازات الناتجة عن الاحتراق الشديد ستنفجر بسرعة عبر قلب شمعات الإشعال. يقوم القطب المركزي المثبت بالفراغ وختم الزجاج المنصهر بحجب هذه الغازات ذات الضغط العالي بشكل فعلي. تحمي هذه التكاملات الهيكلية القوية العمود الفولاذي الداخلي من نواتج الاحتراق المسببة للتآكل. علاوة على ذلك، فإن الختم المثالي يمنع تمامًا فقدان الضغط الكارثي، مما يضمن أن يحتفظ المحرك بأقصى كفاءة حجمية وإنتاج للطاقة.
كيف يتفاعل العمود المركزي مع القلب النحاسي لتبديد الحرارة؟
بينما يتعامل عمود الفولاذ مع الكهرباء، يدير قلب النحاس الملتصق بالفراغ داخل القطب حرارة الاحتراق البالغة 850 درجة مئوية. يعمل النحاس كمشتت للحرارة، حيث يسحب الطاقة الحرارية بعيدًا عن الطرف.
هذا التوازن الحراري هو السبب في أهمية اختيار المواد. للحصول على نظرة أعمق حول كيفية تأثير الأطراف المختلفة على نقل الحرارة، انظر مقارنتنا بينشمعات الإشعال النحاسية مقابل البلاتينية مقابل الإيريديم.
شمعات الإشعال لا تولد الحرارة؛ بل يجب عليها إزالة الحرارة بنشاط للبقاء على قيد الحياة في درجات الحرارة الشديدة التي تصل إلى 850 درجة مئوية داخل غرفة الاحتراق. بينما يعتبر الساق المركزي الفولاذي ممتازًا لنقل الكهرباء، تتطلب شمعات الإشعال القياسية نواة نحاسية مثبتة بالفراغ مدفونة داخل القطب المركزي المصنوع من سبيكة النيكل لإدارة هذه الأحمال الحرارية بأمان. ينصهر النحاس النقي عند درجة حرارة منخفضة نسبيًا تبلغ 1,085 درجة مئوية، مما يجعله غير مناسب تمامًا للتعرض المباشر لقوس الشرارة القاسي. من خلال تغليف النواة النحاسية داخل غلاف متين من النيكل أو البلاتين أو الإيريديوم، يسمح المهندسون بتدفق التيار الكهربائي بحرية من العمود المركزي مع الحفاظ على مسار حراري عالي الكفاءة. تمنع هذه التوازن الحراري الدقيق طرف الإشعال من السخونة الزائدة وتفعيل الاشتعال المسبق الذي يدمر المحرك.
ماذا يحدث إذا فشل العمود المركزي الداخلي أو المقاوم؟
يؤدي كسر العمود أو تدهور المقاومة إلى حدوث عطل فوري، مما يؤدي إلى تسرب الوقود غير المحترق إلى العادم. هذه ليست مجرد مشكلة أداء؛ إنها السبب رقم 1 فيفشل المحول الحفاز, حيث يشتعل الوقود الخام داخل الهيكل المكلف على شكل خلية نحل، مما يذوب المعادن الثمينة.
ستؤدي دورات الحرارة الشديدة والضغط الكهربائي العالي المستمر في النهاية إلى تدهور المقاومة الزجاجية الداخلية على مدى عشرات الآلاف من الأميال. عندما ترتفع المقاومة الداخلية بشكل كبير يتجاوز المواصفات القياسية للمصنع البالغة 5000 أوم، تفتقر ملف الإشعال إلى الطاقة المطلوبة لدفع الجهد عبر العمود المركزي. إن مسار العمود المركزي المتدهور بشكل كبير يجبر ملف الإشعال الخارجي على العمل بأقصى طاقته، مما يؤدي بسرعة إلى احتراق لفات النحاس الداخلية للملف. نظرًا لأن العمود المركزي والمقاومة مختومين بشكل دائم داخل العازل الخزفي، فلا يمكن إصلاحهما. لاستعادة أداء المحرك، يجب على الميكانيكي استبدال مجموعة شمعات الإشعال التالفة بالكامل.
جدول ملخص: مكونات شمعات الإشعال الداخلية
| المكون الداخلي | المادة الأساسية | الوظيفة الهندسية الأساسية |
|---|---|---|
| العمود المركزي (الساق) | سبائك الصلب الصلبة | ينقل الكهرباء بجهد 40,000 فولت من الطرف العلوي مباشرة إلى المقاومة الداخلية. |
| المقاومة الداخلية | زجاج منصهر ومسحوق نحاس | يقلل من التداخل الكهرومغناطيسي عالي التردد (EMI) لحماية حواسيب السيارة. |
| نواة القطب المركزي | نحاس نقي | يبدد بسرعة حرارة الاحتراق الشديدة بعيدًا عن طرف الإشعال إلى نظام التبريد. |
| الختم المركزي | أسمنت هوت لوك الخاص | يخلق حاجزًا خاليًا من التسرب لمنع غازات الاحتراق بضغط 1000 psi من الهروب من الأسطوانة. |
| العازل | خزف عالي الألومينا | يعزل كهربائيًا العمود المركزي لمنع الجهد من القصر على كتلة المحرك. |
الأسئلة الشائعة (FAQ)
هل يمكن إصلاح عمود مركز شمعات الإشعال؟لا، لا يمكن إصلاح عمود مركز شمعات الإشعال. يتم دمج العمود الفولاذي والمقاوم الداخلي والإلكترود ذو النواة النحاسية بشكل دائم داخل العازل الخزفي باستخدام عملية تجميع عالية الحرارة. إذا انقطع الدائرة الداخلية أو ارتفعت المقاومة، يجب عليك استبدال شمعات الإشعال بالكامل.
لماذا تستخدم شمعات الإشعال عمودًا فولاذيًا بدلاً من النحاس على طولها بالكامل؟تستخدم الشركات المصنعة عمودًا فولاذيًا صلبًا للطول العلوي لأن الفولاذ يوفر قوة ميكانيكية استثنائية وموصلية كهربائية كافية لتحمل اهتزازات المحرك الشديدة. النحاس موصل حراري عالي ولكنه ناعم ميكانيكيًا؛ لذلك، يتم حجز النحاس بشكل صارم لنواة الإلكترود السفلي لزيادة تبديد الحرارة.
ما الذي يتسبب في تآكل مقاوم شمعات الإشعال؟يتآكل المقاوم الداخلي لشمعات الإشعال بسبب دورات حرارية شديدة وإجهاد كهربائي عالي الجهد مستمر. على مدى ملايين دورات الإشعال، تؤدي الحرارة والشرارات الكهربائية بجهد 40,000 فولت إلى تدهور خليط الزجاج ومسحوق النحاس. يزيد هذا التدهور بشكل كبير من المقاومة الكهربائية، مما يؤدي في النهاية إلى شرارات ضعيفة وفشل في تشغيل المحرك.
هل يؤثر العمود المركزي على نطاق حرارة شمعات الإشعال؟لا، لا يحدد العمود المركزي الفولاذي نطاق حرارة شمعات الإشعال. يتم تحديد نطاق الحرارة بالكامل من خلال الطول الفيزيائي والمساحة السطحية لأنف العازل الخزفي السفلي. يعمل العمود المركزي بشكل صارم كقناة كهربائية، بينما يدير العازل والنواة النحاسية تبديد الحرارة.
شمعات الإشعال والأدوات الموصى بها
للحفاظ على سلامة الجهد العالي والكفاءة الحرارية الموضحة في هذه المقالة، من الضروري استخدام الأجهزة الصحيحة والأدوات الدقيقة. فيما يلي المكونات الأعلى تقييمًا لأنظمة الإشعال الحديثة.
الفئة | توصية المنتج | الفائدة الرئيسية اكتشف المزيد
|
|---|---|---|
أداء متميز | طرف إيريديوم فائق الدقة يضمن قابلية إشعال عالية ومتانة تحت درجات حرارة عالية. | |
موثوقية OEM | دبوس الإشعال الملحوم بالليزر يوفر 3 مرات عمر الخدمة لشمعات النحاس القياسية. | |
أدوات دقيقة | يحمي العازل الخزفي أثناء التركيب لمنع كسور العمود الداخلية. | |
السلامة الكهربائية | يمنع تسرب الجهد ويحافظ على الرطوبة خارج اتصال الطرف. |
قائمة التحقق من التركيب
تحقق من التوافق: استخدم دائمًا ميزة "مرآبك" على أمازون لضمان تطابق نطاق حرارة شمعات الإشعال وملف الخيوط مع محركك المحدد.
فحص الفجوة: حتى الشمعات "المعدة مسبقًا" يجب فحصها باستخدام مقياس فجوة دقيق لضمان نقل العمود المركزي للتيار عبر المسافة الصحيحة.
مواصفات العزم: الإفراط في الشد يمكن أن يسحق الأختام الداخلية؛ بينما يؤدي نقص الشد إلى فقدان الضغط. استخدم مفتاح العزم كلما كان ذلك ممكنًا.
